| 产品特性：稳定 | 是否进口：否 | 产地：福建泉州 |
| 品牌：MEI3ON | 型号：YG026HK | 测量精度： ≤±0.05%F·S |
| 电源电压：AC220V | 外形尺寸：720×580×1800mm | 重量：180kg |
| 用途：用于各种纺织品、非织造布、土工布、拉链、橡胶、鞋材、皮革、金属、建材等材料的拉伸、撕破等力学性能分析 | 加工定制：是 |

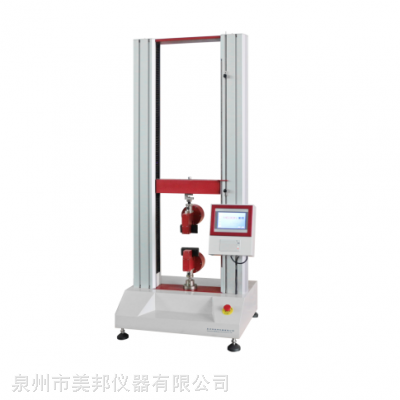

YG026HK电子织物***机拉力机
【适用范围】
用于各种纺织品、非织造布、土工布、拉链、橡胶、鞋材、皮革、金属、建材等材料的拉伸、撕破、顶破、剥离、定伸长、定负荷、弹性回复、缝线滑移、模量、单纱***等力学性能分析测试。
【符合标准】
项目 | 序号 | 标准号 | 标准名称 | 速度mm/min | 夹距mm | 试样尺寸(W×L)mm |
国内标准 | ||||||
纱线 | 1 2 | GB/T 3916 FZ/T 50007 | 单根纱线断裂***和断裂伸长率的测定氨纶丝弹性试验方法 | 500 50 | 500 500 | ≥500 ≥500 |
服装 | 3 4 5 | FZ/T 80007.1 FZ/T 20019 FZ/T 70007 | 使用粘合衬服装剥离强度测试方法 毛机织物脱缝程度试验方法 针织上衣腋下接缝***试验方法 | 100 50 200 | 50 ≥75 100 | 25×150 100×175 根据标准 |
织物 面料 | 6 7 8 9 10 11 12 13
14 15 16 17 18 | GB/T 3923.1 GB/T 3923.1 GB/T 3923.2 GB/T 3917.2 GB/T 3917.3 GB/T 3917.4 GB/T 3917.5 FZ/T 01030 FZ/T 70006 GB/T 13772.1 GB/T 13772.2 GB/T 13772.3 FZ/T 01031 | 断裂***和断裂伸长率的测定（条样法） 断裂***和断裂伸长率的测定（条样法） 断裂***的测定（抓样法） 裤形试样(单缝)撕破***的测定 梯形试样撕破***的测定 舌形试样（双缝）撕破***的测定 翼形试样单缝撕破***的测定 针织物和弹性机织物接缝***和扩张度的测定 顶破法 针织物拉伸弹性回复率试验方法 机织物接缝处纱线抗滑移的测定 定滑移量法 机织物接缝处纱线抗滑移的测定 定符合法 机织物接缝处纱线抗滑移的测定 针夹法 针织物和弹性机织物接缝***和伸长率的测定抓样拉伸法 | 20 100 50 100 100 100 100 100
100 50 50 50 300 | 100 200 100 100 25 100 100 ／
100 100 100 100 75 | 50×200 50×200 100×200 50×200 75×150 150×220 100×200 ≥Φ65
50×100 100×400 100×200 60×300 100×150 |
土工布 | 19 20 21 22 | GB/T 15788 GB/T 13763 GB/T 14800 GB/T 16989 | 土工布及其有关产品宽条拉伸试验 土工合成材料 梯形法撕破***的测定 土工合成材料 静态顶破试验(CBR法) 土工合成材料 接头接缝宽条拉伸试验方法 | 20 50 50 20 | 100 25 ／ 100+ | 200×200 75×200 ≥Φ150 200×150 |
拉链 | 23 | QB/T 2171 | 金属拉链 拉链综合***测试项目 | 300 | ／ | ／ |
美国标准 | ||||||
织物 面料 | 24 26 27 28 29 30 | ASTM D5035 ASTM D5034 ASTM D2261 ASTM D5587 ASTM D1683 ASTM D4964 | 纺织织物断裂***和伸长的试验方法（条样法） 纺织织物断裂***和伸长的试验方法（抓样法） 织物撕破***的标准试验方法 舌形法 织物撕破***的标准试验方法 梯形法 机织服装织物接缝处断裂的标准试验方法 弹力织物的拉伸及伸长率测试 | 300 300 50/300 300 305 500 | 75 75 75 25 75 250 | 25×150 100×150 75×200 75×150 100×350 100×350 |
英国标准 | ||||||
织物 面料 | 31 32 | BS EN *** 13934.1 BS EN *** 13934.2 | 用条样法测定断裂***和断裂伸长率 用抓样法测定断裂***和断裂伸长率 | 100 50 | 200 100 | 50×200 100×200 |
【仪器特性】
1、彩色触摸屏操控（内置独立显示主板，***数据传输快，操作敏捷精准；成像清晰直观，无花屏卡机现象）。中英文菜单，人机对话模式，操作便捷。
2、内置热敏打印机，方便现场快速打印测试结果。
3、美邦自主研发专业电脑分析软件（软件著作权证书号：软著登字***260563号）可与电脑实现双向操作，可进行报表统计、曲线图直观分析等；
4、该软件为开放式软件，可根据自身需求，编辑所需测试程序；并可支持远程对仪器升级和维护。
5、驱动系统采用交流伺服驱动器及电机系统、响应时间快，无速度过冲及不匀现象
6、传动采用高精度减速机和同步带轮、滚珠丝杆组件；***仪器横梁移动平稳，噪音低，伸长精度高。
7、采用特铝合金型材立柱，表面采用高温固化喷塑处理，耐刮擦且不易褪色（外观设计***证书号：第5229792号）
8、采用多种保护措施：横梁上、下限位保护装置；夹具防碰保护装置；传感器超负荷保护；过流、过压等保护；可设置位移和负荷限位软件保护；并对主要部件进行实时监测和显示故障信息；因此仪器使用更加***。
9、提供了多种人性化的自动模式；试验完后可设置夹具自动开夹；仪器夹持距离数字设置，并自动定位。
10、高精度双向传感器，拉伸和顶破试验无需更换传感器。
11、多功能气动夹持器，不同测试功能只需更换夹片即可实现，无需更换夹具测试效率更高。
12、仪器控制方式主机触摸屏控制、台式电脑控制、平板电脑控制（wifi通讯选配）三种模式任选。
13、整机电路标准模块化设计，方便仪器维护与升级
14、预加张力采用软件技术，数字设定实现，无需机械张力夹。
【技术参数】
1、量 程：50N、100N、500N、1000N、2500N、5000N、10000N（可选）
2、测力范围：满量程的1%～***
3、测力精度： ≤±0.05%F·S
4、采集频率：2000次/秒
5、分 度 值：0.01N（100N量程，根据量程）
6、单位可选：cN、N、kN、gf、kgf、lbf
7、位移速度：0.001～1000mm/min数字调速，误差≤±1%
8、位移分辨率：0.001mm
9、试样夹持：气动夹持(标配) 手动夹持（选配）
10、横梁行程：1100mm（不含夹具）
11、龙门宽度：400mm
12、外形尺寸：720×580×1800mm
13、重 量：180kg
14、电 源：AC220V 50Hz 500W
【软件功能】
1、软件支持 windows 目前主流操作系统，菜单对话式引导操作，无需专业培训。自主研发美邦多功能上位机测控软件 V3.0。软件著作权证书号：软著登字***260563号
2、内置订单确认的测试功能程序；并支持用户自编辑程序，可根据客户需求编辑不同的测试方法和测试结果，（此功能可为高等院校，纤检质检，企业研发提供强大的功能支撑）并支持远程升级维护。
3、参数设定界面：测试功能、夹距、预加载、单位选择，量程选择等参数均独立设定并打印或保存到。
4、测试曲线选点放大和缩小功能，点击任一点测试点均可显示拉力值与伸长值。
5、测试数据报告可转换为 EXCEL，word 等，自动监测试验结果，方便与客户企业管理软件连接。
7、测试曲线保存至 PC 机中，以便备案查询。
8、测试软件包含多种材料***测试方法，使测试更方便、快捷、准确及实现低成本运行。
9、试验过程中可以对曲线选定部分任意放大和缩小。
10、被测试样曲线可以和测试结果在同一张报告中显示。
11、统计点功能，即对已测曲线上数据的读取，共可提供 20 组数据，针对用户输入的不同力值或伸长得出相应的伸长或力值。
15、多次曲线叠加功能。
16、测试单位可以任意转换，cN、N、kN、gf、kgf、lbf等。
17、软件分析功能：断裂点、断脱点、应力点、屈服点、初始模量、弹性变形、塑性变形等。
18、独特的（主机、计算机）双向控制技术，使测试方便快捷，测试结果丰富多样（数据报告、曲线、图形、报表。
【仪器配置】
一、主机一台：
1、大屏幕（7 英寸）MCGS彩色触摸屏一套；
2、高性能减速机，伺服驱动器及电机一套；
3、美国 AD 公司十六位 A/D 转换器；
4、32 位ARM芯片处理器；
5、ABBA公司高精度滚珠丝杆及导杆；
6、内置热敏打印系统一套
二、配套夹具：
1、多功能气动夹具一套（标配夹片两套）,
2、其它夹片及定制夹片（选配）；
3、手动夹具一副（选配）；
4、手动弹子顶破夹具（法兰环直径：45mm，弹子直径：38mm、25mm 各一只），（选配）；
5、气动弹子顶破夹具（法兰环直径：45mm，弹子直径：38mm、25mm 各一只），（选配）；
6、牵引伸长器一套（选配）
三、无油静音气泵一台
四、美邦自主研发专业电脑分析软件一套（含U盘）；
五、联机通讯数据线一条；
六、传感器配置：标配一只（量程自选），品牌中原***和美国世铨可选；；
七、***机专用底座（选配）；
八、可出具CNAS认证的计量校准证书（选配）；
九、仪器安装手册1份，产品使用说明书 1 份，仪器操作指导视频1份，产品质量跟踪信息反馈单 2 张；产品合格证 1 张；
